使用网格
所有的FDS计算都是在计算域（网格）中进行。在模拟过程中每个物体（例如障碍物和通风口）都必须符合网格。当所选的几何体位置与网格不完全一致时，此时将在模拟过程中自动重新定位该对象。任何超出物理域边界的对象都会在边界处被截断。定义计算域（网格）外的对象不会参与仿真计算。
在计算域设定过程中，为了获得效果更好的模拟精度，比较重要的是在计算域（网格）中，三个方向上使用大小接近相同的网格单元。
FDS使用基于快速傅立叶变换（fft）的泊松求解器，使用该方法进行求解，通常存在一个问题是，最优网格划分被约束的条件为2的u次方，3的v次方，5的w次方，其中u，v和w是整数。例如，64 = 2的六次方，72 = 2的三次方加3的二次方。此外，沿着坐标轴使用的指数单元格可能导致不是所期望的结果，当计算域（网格）的分裂数量不是最佳时，PyroSim则会发出警告。
均匀网格

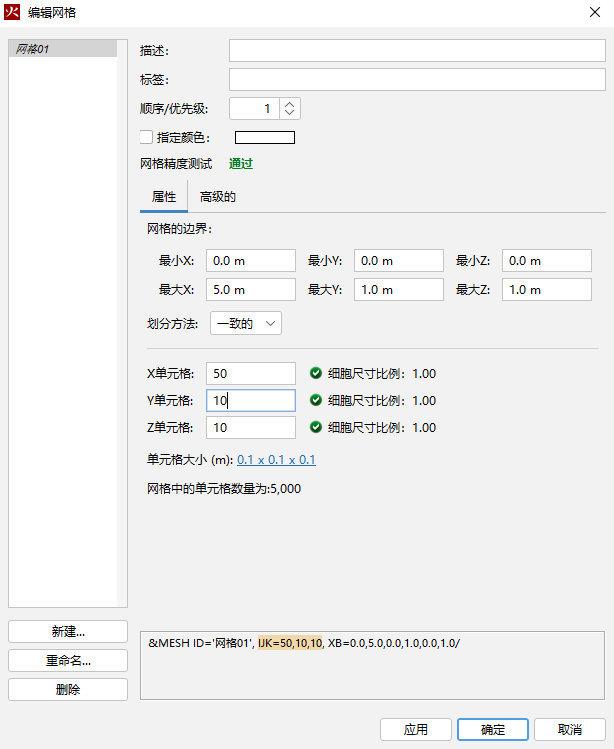

按以下操作执行如何创建一个均匀的网格模型。
1.在“模型”菜单上，单击“编辑网格”。
2.点击“新建”。
3.在Max X框中，输入5.0，在Max Y框中，输入1.0，
4.在Max Z框中，输入1.0，在X Cells框中，输入50，在Y Cells框中，输入10，在Z Cells框中，输入10。
5.点击“确定”。

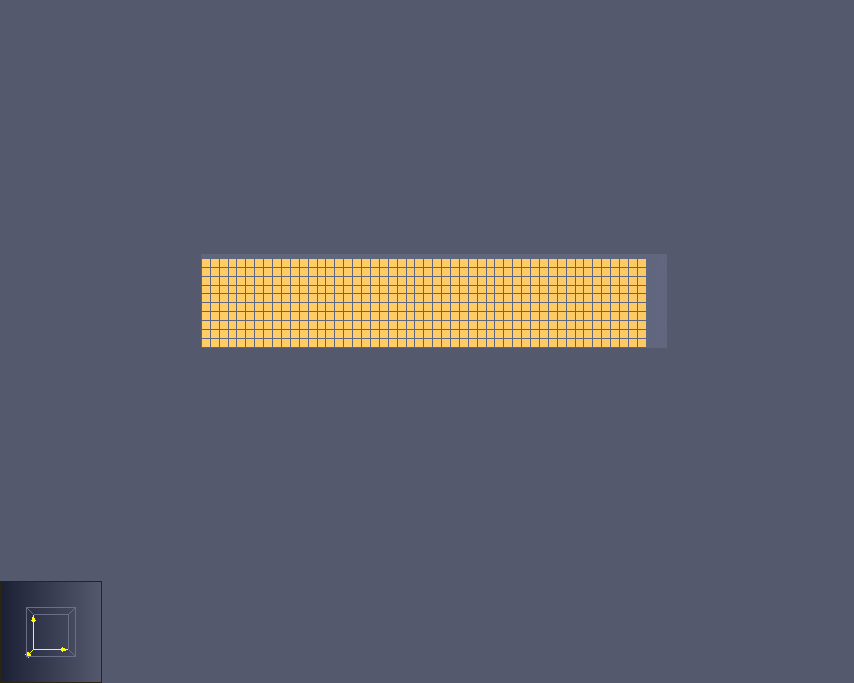

3D视图现在将显示生成的网格
非均匀网格
创建第二个非均匀网格
1.在“模型”菜单中，点击“编辑网格”。
2.点击“新建”
3.在Min X框中，输入0.0，在Min Y框中，输入1.0，在Min Z框中，输入0.0
4.在Max X框中，输入1.0，在Max Y框中，输入3.0，在Max Z框中，输入1.0
5.在“划分方法”框中，选择“非均匀”
6.输入下表所示数据。
7.点击“确定”。
| 坐标轴（X,Y,Z） | 单元格数量 | |
|---|---|---|
| X | 10 | 0.1 |
| Y | 10 | 0.1 |
| Y | 5 | 0.2 |
| Z | 10 | 0.1 |

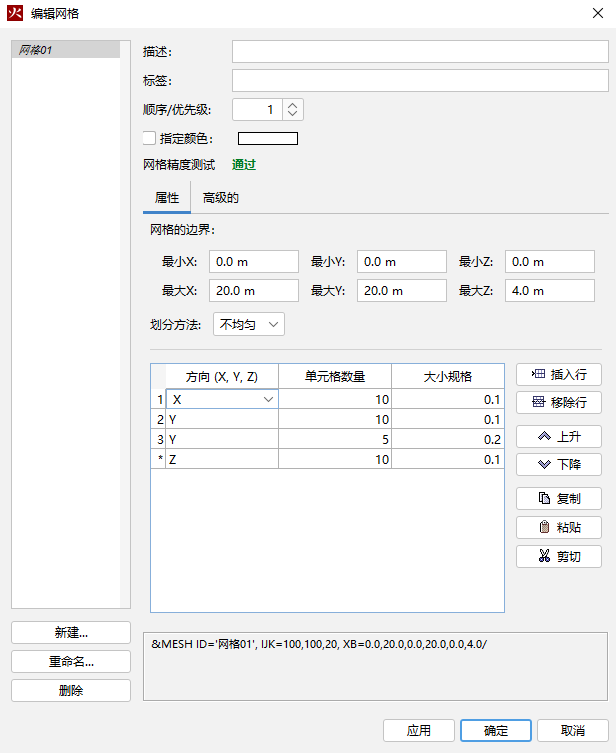

定义非均匀网格属性
可以单击
（或者按下Ctrl+R）进行模型重置
